বাটওয়েল্ড ফিটিংসের চূড়ান্ত গাইড: আপনার যা জানা দরকার

বাট ওয়েল্ড পাইপ ফিটিং কি?

বাট ঢালাই পাইপ জিনিসপত্র একটি স্থায়ী, ফুটো-প্রতিরোধী জয়েন্ট তৈরি করে সরাসরি পাইপের প্রান্তে ঢালাই করে একটি পাইপিং সিস্টেমের মধ্যে পাইপের অংশগুলিকে সংযোগ, পুনঃনির্দেশ বা সমাপ্ত করতে ব্যবহৃত উপাদানগুলি। থ্রেডেড বা সকেট ওয়েল্ড ফিটিংসের বিপরীতে, বাট ওয়েল্ড ফিটিংগুলি প্রান্তে বেভেল করা হয় যাতে ওয়েল্ডার ফিটিং এবং পাইপকে একটি একক অবিচ্ছিন্ন ওয়েল্ডে একসাথে ফিউজ করতে দেয়, যার ফলে ন্যূনতম প্রবাহের ব্যাঘাত সহ একটি মসৃণ অভ্যন্তরীণ পৃষ্ঠ হয়।

এই সংযোগ পদ্ধতিটি তেল এবং গ্যাস পাইপলাইন, বিদ্যুৎ উৎপাদন সুবিধা এবং রাসায়নিক প্রক্রিয়াকরণ প্ল্যান্ট সহ উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার শিল্প অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে অনুকূল, যেখানে চরম পরিস্থিতিতে যৌথ অখণ্ডতা অ-আলোচনাযোগ্য। কারণ ঢালাই একটি পৃথক যান্ত্রিক সংযোগের পরিবর্তে পাইপের কাঠামোর অংশ হয়ে ওঠে, বাট ওয়েল্ড ফিটিংগুলি সাধারণত বিকল্প জয়েন্টিং পদ্ধতির তুলনায় উচ্চতর শক্তি এবং নির্ভরযোগ্যতা প্রদান করে।

বাট ওয়েল্ড ফিটিং এর সাধারণ প্রকার

বাট ওয়েল্ড ফিটিংগুলি বিভিন্ন প্রমিত আকারে আসে, প্রতিটি একটি পাইপিং লেআউটের মধ্যে একটি নির্দিষ্ট ফাংশন পরিবেশন করার জন্য ডিজাইন করা হয়েছে। এই প্রকারগুলি বোঝা প্রকৌশলী এবং সংগ্রহকারী দলগুলিকে প্রতিটি অ্যাপ্লিকেশনের জন্য সঠিক উপাদান নির্দিষ্ট করতে সহায়তা করে৷

কনুই

কনুই change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

টিস

টিস allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

হ্রাসকারী

হ্রাসকারী connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

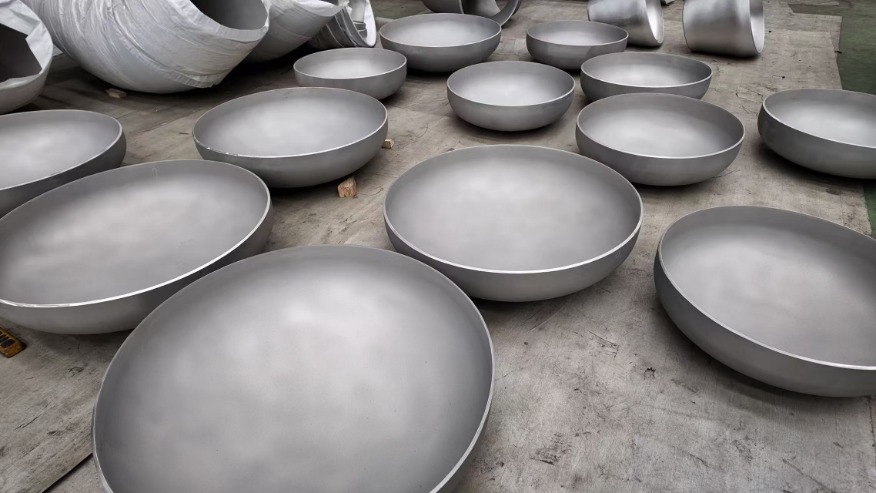

ক্যাপস

ক্যাপস are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

বাট ওয়েল্ড ফিটিং উৎপাদনে ব্যবহৃত উপকরণ

উপাদান নির্বাচন উল্লেখযোগ্যভাবে বাট জোড় জিনিসপত্র কর্মক্ষমতা, খরচ, এবং প্রয়োগ উপযুক্ততা প্রভাবিত করে। নীচের সারণীটি শিল্প পাইপিং সিস্টেমের মধ্যে সাধারণ উপকরণ এবং তাদের সাধারণ ব্যবহারের ক্ষেত্রে রূপরেখা দেয়।

প্রাচীর বেধ এবং সময়সূচী রেটিং বোঝা

বাট ওয়েল্ড ফিটিংগুলি নির্দিষ্ট পাইপের সময়সূচীর সাথে মেলে তৈরি করা হয়, যা ফিটিং এর বাইরের ব্যাসের সাথে সম্পর্কিত প্রাচীরের বেধ নির্দেশ করে। সাধারণ সময়সূচীর মধ্যে রয়েছে তফসিল 10, 40, এবং 80, উচ্চতর সময়সূচী নম্বরগুলি আরও বেশি অভ্যন্তরীণ চাপ সহ্য করতে সক্ষম মোটা দেয়াল নির্দেশ করে। সঠিক সময়সূচী নির্বাচন করা গুরুত্বপূর্ণ, কারণ ফিটিং এবং সংযোগকারী পাইপের মধ্যে অমিল প্রাচীরের বেধ ওয়েল্ড জয়েন্টে দুর্বল পয়েন্ট তৈরি করতে পারে, সামগ্রিক সিস্টেমের অখণ্ডতার সাথে আপস করে।

ইঞ্জিনিয়াররা সাধারণত সিস্টেমের অপারেটিং চাপ, তাপমাত্রা এবং নির্দিষ্ট উপাদানের যান্ত্রিক বৈশিষ্ট্যের উপর ভিত্তি করে প্রয়োজনীয় সময়সূচী রেটিং গণনা করে, প্রায়শই ASME B16.9 এর মতো মান উল্লেখ করে, যা কারখানায় তৈরি বাট ওয়েল্ড ফিটিংগুলির জন্য মাত্রিক এবং সহনশীলতার প্রয়োজনীয়তাগুলিকে নিয়ন্ত্রণ করে।

অন্যান্য সংযোগ প্রকারের তুলনায় বাট ওয়েল্ড ফিটিং এর মূল সুবিধা

বাট ওয়েল্ড ফিটিংগুলি বেশ কিছু ব্যবহারিক সুবিধা দেয় যা থ্রেডেড বা ফ্ল্যাঞ্জযুক্ত বিকল্পগুলির তুলনায় শিল্প অ্যাপ্লিকেশনের চাহিদার জন্য তাদের পছন্দের পছন্দ করে তোলে।

• ফিটিং এবং পাইপের মধ্যে সম্পূর্ণ ফিউজড সংযোগের কারণে উচ্চতর যৌথ শক্তি।
• থ্রেডেড সংযোগের তুলনায় ফুটো হওয়ার ঝুঁকি হ্রাস, যা কম্পন বা তাপ সাইক্লিংয়ের অধীনে শিথিল হতে পারে।
• মসৃণ অভ্যন্তরীণ বোর যা ফিটিং জুড়ে অশান্তি এবং চাপ কমিয়ে দেয়।
• উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ সিস্টেমের জন্য উপযুক্ত যেখানে যান্ত্রিক জয়েন্টগুলি ব্যর্থ হতে পারে।
• একবার সঠিকভাবে ঢালাই এবং পরিদর্শন করা হলে নিম্ন দীর্ঘমেয়াদী রক্ষণাবেক্ষণের প্রয়োজনীয়তা।

ইনস্টলেশন এবং মান নিয়ন্ত্রণ বিবেচনা

বাট ওয়েল্ড ফিটিংগুলির সঠিক ইনস্টলেশনের জন্য দক্ষ ওয়েল্ডার এবং ঢালাই শুরু করার আগে সঠিক বেভেলিং এবং সারিবদ্ধকরণ সহ যৌথ প্রস্তুতিতে সতর্ক মনোযোগ প্রয়োজন। ফিটিং এবং পাইপের মধ্যে যেকোন মিসলাইনমেন্ট বা অসামঞ্জস্যপূর্ণ ব্যবধানের ফলে জোড়ের ত্রুটি হতে পারে যা জয়েন্টের কাঠামোগত অখণ্ডতাকে আপস করে, বিশেষ করে উচ্চ-চাপের প্রয়োগগুলিতে যেখানে ব্যর্থতার গুরুতর নিরাপত্তা পরিণতি হতে পারে।

রেডিওগ্রাফিক টেস্টিং, অতিস্বনক পরিদর্শন, এবং ডাই পেনিট্রান্ট টেস্টিং এর মতো মান নিয়ন্ত্রণের ব্যবস্থাগুলি সাধারণত ইনস্টলেশনের পরে ওয়েল্ডের অখণ্ডতা যাচাই করতে ব্যবহৃত হয়, বিশেষত বিদ্যুৎ উৎপাদন বা পেট্রোকেমিক্যাল প্রক্রিয়াকরণের মতো গুরুত্বপূর্ণ সিস্টেমে যেখানে অনাবিষ্কৃত ওয়েল্ড ত্রুটিগুলি সময়ের সাথে সাথে বিপর্যয়কর ব্যর্থতার দিকে নিয়ে যেতে পারে।

আপনার প্রকল্পের জন্য ডান বাট ওয়েল্ড ফিটিং নির্বাচন করা

সঠিক বাট ওয়েল্ড ফিটিং বাছাই করার জন্য পাইপের অপারেটিং চাপ, তাপমাত্রা পরিসীমা, তরল বা গ্যাস পরিবহন করা এবং আশেপাশের পরিবেশগত অবস্থা সহ একাধিক কারণকে একসাথে মূল্যায়ন করা জড়িত। একজন জ্ঞানী সরবরাহকারীর সাথে ঘনিষ্ঠভাবে কাজ করা এবং প্রযোজ্য শিল্পের মান উল্লেখ করা নিশ্চিত করে যে নির্বাচিত জিনিসপত্র, উপকরণ এবং সময়সূচী রেটিংগুলি নির্দিষ্ট পাইপিং সিস্টেমের চাহিদার সাথে অবিকল সারিবদ্ধ, শেষ পর্যন্ত সমগ্র ইনস্টলেশন জুড়ে দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং নিরাপত্তা সমর্থন করে৷
